AF系列气流分级机

该机型采用了先进的分级转子设计，可分级球状、片状、针状颗粒，产品粒度无级可调，分级效率高，切割点准确。

由多个自分流式分级机串联组成多级分级系统，按物料粒度大小分成分布极窄的若干粒度段优化的立式单转子叶轮和卧式多转子叶轮结构设计，可与球磨机及其他粉碎机组成闭路的粉碎分级操作系统，使超微粉的加工设备更趋于合理、经济。对于易燃易爆、易氧化物料可以在惰性气体保护下进行分级。

免费获取方案报价

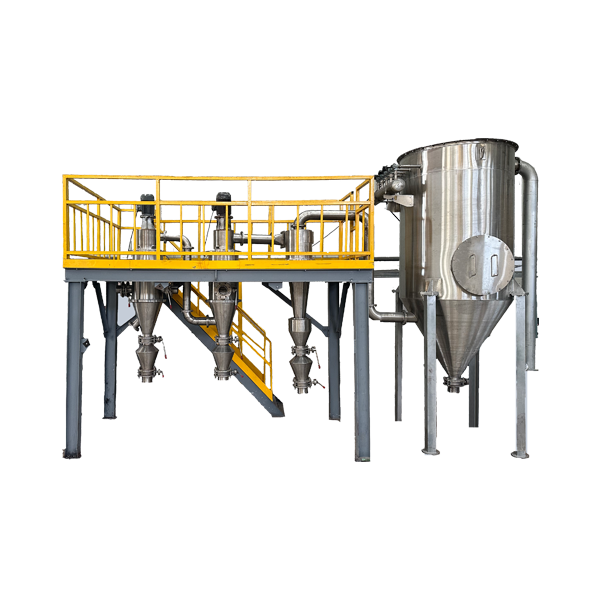

AF系列气流分级机

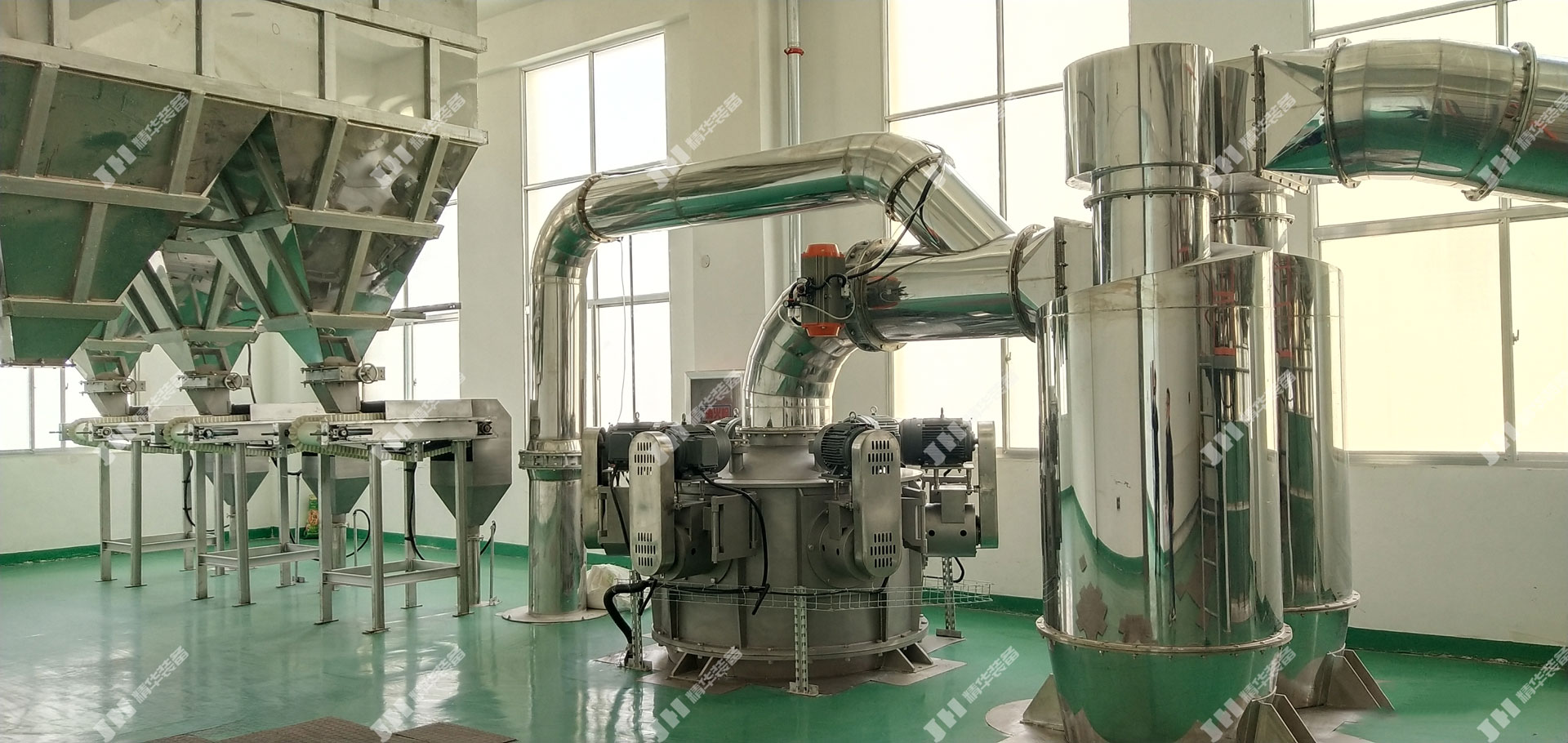

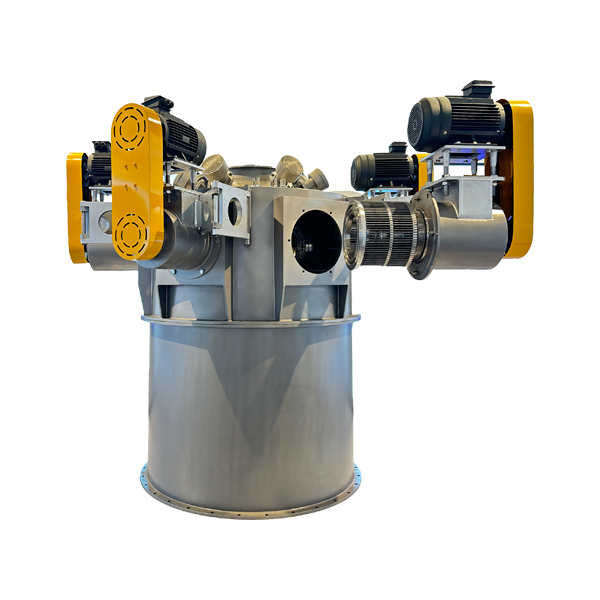

AF系列多转子气流分级机

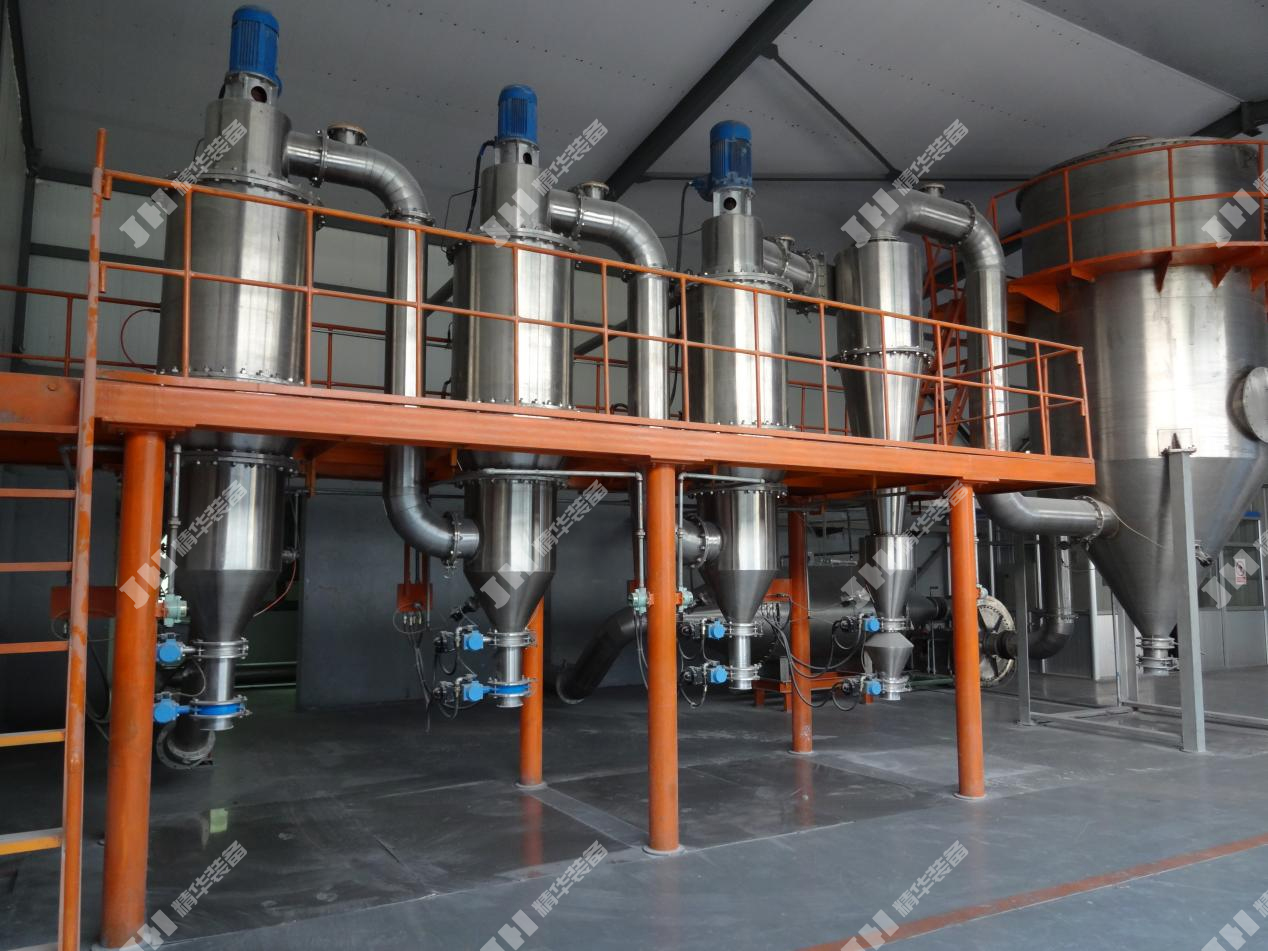

AF系列多级气流分级机

工作原理

工作过程中，物料由分级机下部进入分级流场，在上升气流的作用下被分散开来，随气流进入笼形涡轮转子，在离心力的作用下粗颗粒被甩出沿器壁落下，下落过程中被二次风再次分散，经二次淘洗后由粗料出口排出；
合格细粉穿过涡轮转子从细粉出口排出，进入二次分级机细粉经过二次淘洗较粗的物料经过上述过程通过粗料出口排出，合格的细粉从细粉出口排出，经旋风收集收集下来，旋风收集器收集不下来的物料被电脉冲布袋除尘器收集。通过调节涡轮转速，并配以适量的二次风，可以得到不同细度的产品。

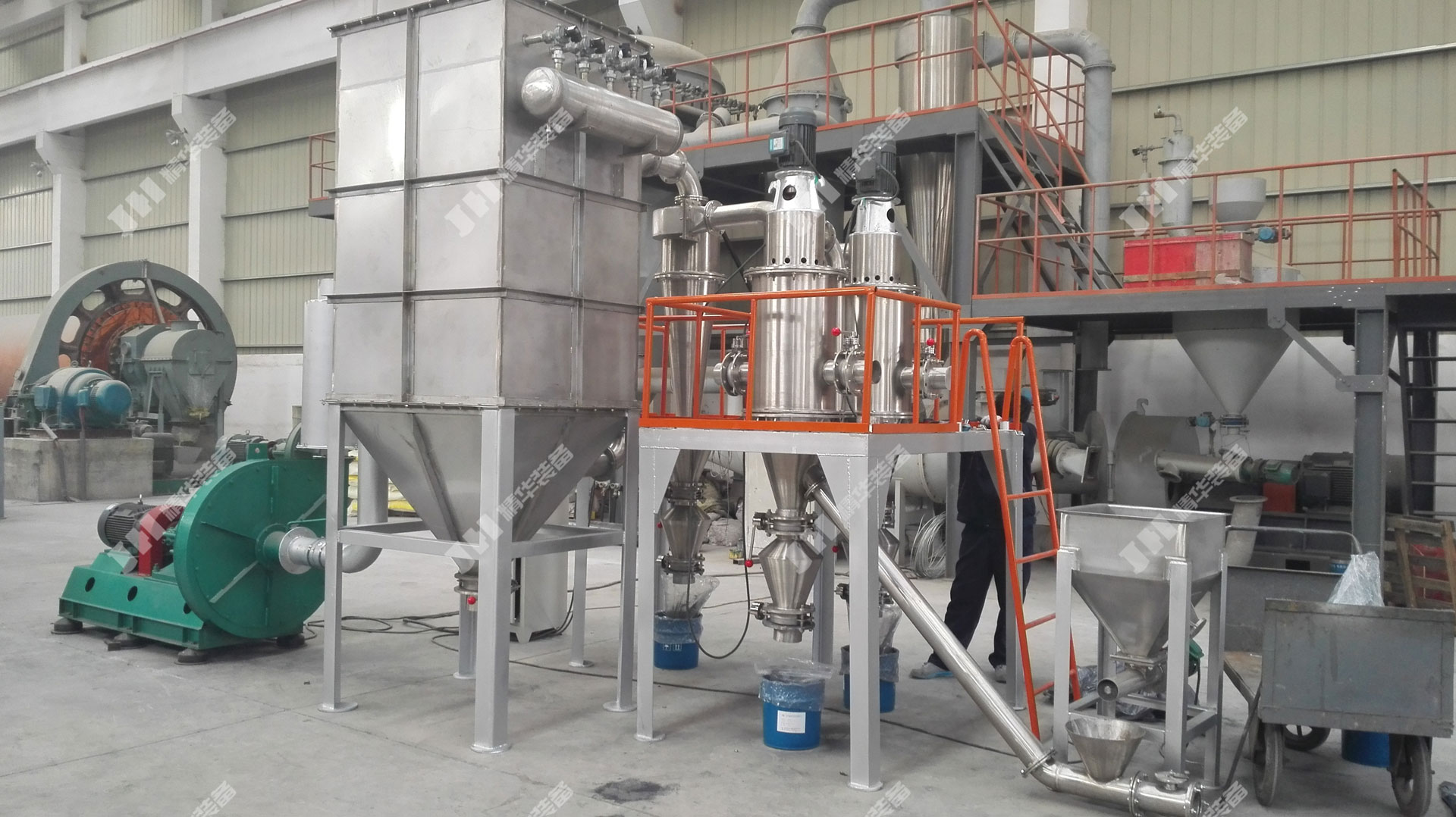

AF系列单转子气流分级机工艺图

1.喂料系统 2.一级分级机 3.二级分级机 4.三级分级机 5.旋风收集器 6.除尘器 7.引风机

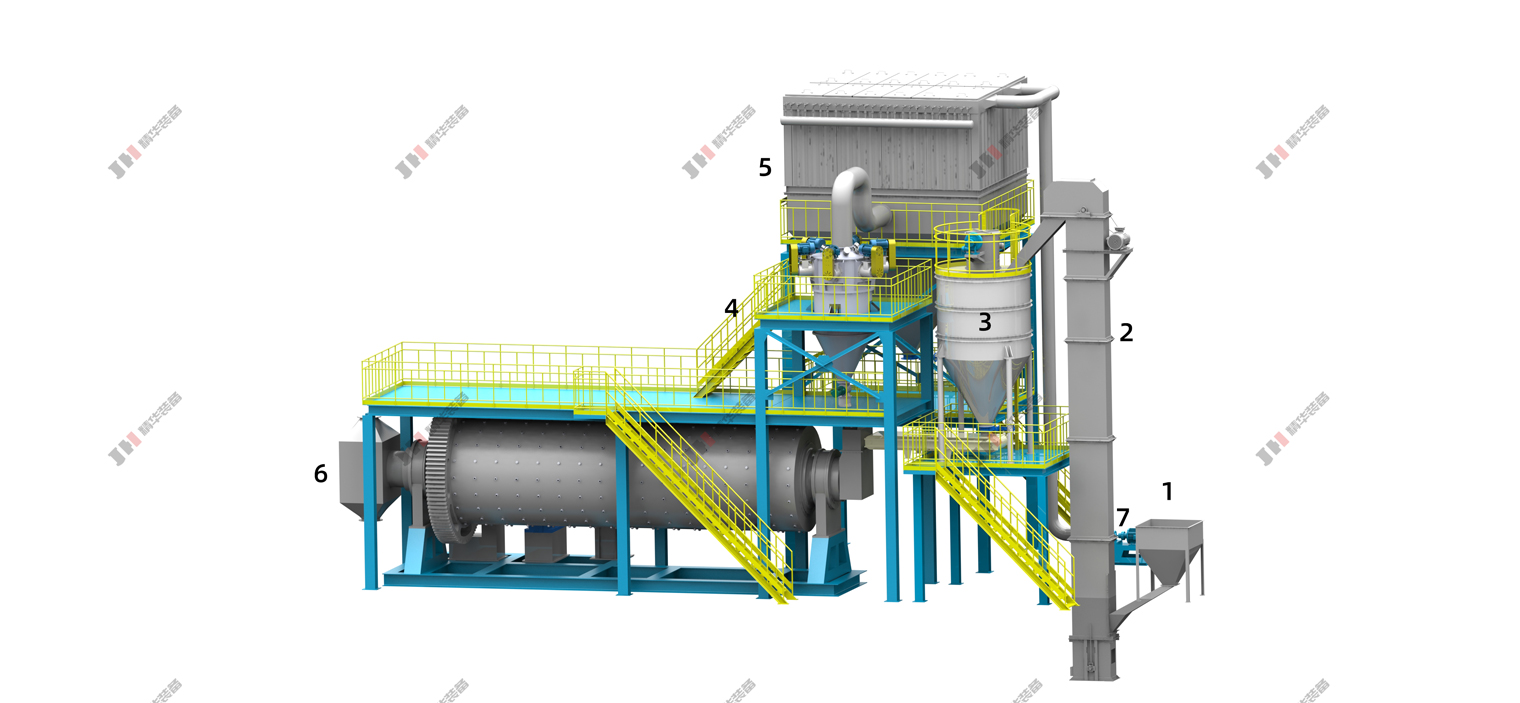

AF系列多转子气流分级机工艺图

1.喂料系统 2.提升 3.料仓 4.多头分级机 5.除尘器 6.球磨机 7.引风机

设备优势

01 成品粒度小

分级粒度范围2μm-100μm，成品粒度无极可调。
02 分级效率高

采用新式分级转子，涡轮内部阻力低，分选率95％以上，效率更高。
03 可变频控制

涡轮转速可变频控制，灵活调节成品粒度分布。
04 精细分级

适应于微米级干粉物料的精细分级，可分级球状、片状、针状颗粒。
05 多级分级系统

可由多个自分流式分级机串联组成多级分级系统，经济合理。
06 环保高效

全封闭负压运行，无粉尘外溢，更环保。
07 操作便捷

采用PLC自动化程序控制，一键启停系统，更便捷。
08 可分级易燃易爆物料

对于易燃易爆、易氧化物料可以在惰性气体保护下进行分级。

技术参数

单转子技术参数

型号	产能（t/h）	成品细度（μm）	分级效率（%）
AF050	0.1~0.3	2~100	70-85
AF100	0.3~0.8	2~100	70-85
AF200	0.5~1.0	2~100	70-85
AF400	1.0~3.0	2~100	70-85
AF600	2.0~5.0	2~100	70-85
AF800	3.0~8.0	2~100	70-85
AF1000	5.0~15	2~100	70-85
AF1200	10~20	2~100	70-85

多转子技术参数

型号	产能（t/h）	成品细度（μm）	分级效率（%）
AF200-4	0.3-0.8	2~45	70-90
AF200-6	0.5-1.0	2~45	70-90
AF315-4	0.8-1.5	2~45	70-90
AF315-6	1.0-3.0	2~45	70-90
AF400-4	1.0-3.0	3~45	70-90
AF400-6	2.0-5.0	3~45	70-90
AF500-4	3.0-8.0	5~45	70-90
AF500-6	5.0-15	5~45	70-90
