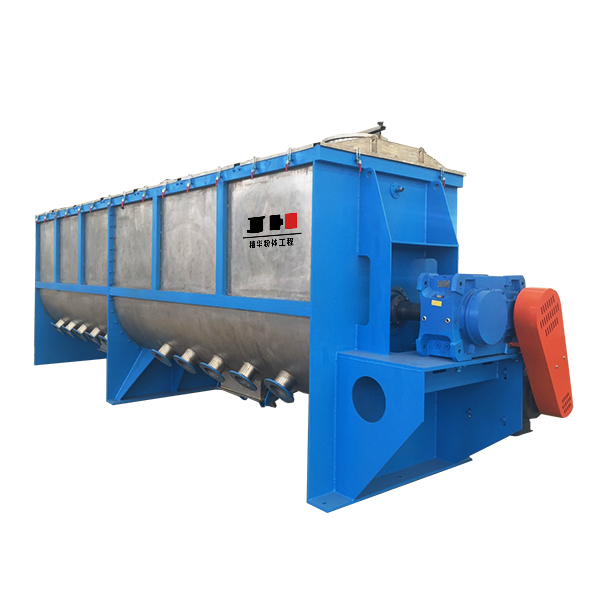

JHWL系列卧式螺带混合机
工作原理
由U形容器、螺带搅拌叶片和传动部件组成；U形的长体筒体结构，保证了被混合物料（粉体、半流体）在筒体内的小阻力运动。正反旋转螺条安装于同一水平轴上，形成一个低动力高效的混合环境，螺带状叶片一般做成双层或三层，外层螺旋将物料从两侧向中央汇集，内层螺旋将物料从中央向两侧输送，可使物料在流动中形成更多的涡流。加快了混合速度，提高混合均匀度。
设备优势
- 01 可配置雾化喷嘴设备可配置雾化喷嘴，可以用于固体粉末混合加入少量的液体。
- 02 气动大开门结构粉体物料采用气动大开门结构形式，具有卸料快、无残余等优点。
- 03 可配置加热或冷却夹套可配置加热或冷却夹套。加热方式有电加热和导热油加热两种方式。冷却工艺可直接向夹套内注入冷却水，夹套换热面积大，冷却速度快。
- 04 多种驱动方式小型号混合机采用减速机直联方式，结构简单，运行可靠度高，维护方便。 大型号混合机采用皮带轮带动摆线减速机驱动，皮带传动的弹性连接有在超载时保护传动部件的优势。
技术参数
JHWL系列卧式螺带混合机选型参数 | ||||||||||||
型号 | JHWL-0.5 | JHWL-1.0 | JHWL-1.5 | JHWL-2 | JHWL-3 | JHWL-4 | JHWL-5 | JHWL-6 | JHWL-8 | JHWL-10 | JHWL-15 | JHWL-20 |
公称容积(m³) | 0.5 | 1 | 1.5 | 2 | 3 | 4 | 5 | 6 | 8 | 10 | 15 | 20 |
有效容积(m³) | 0.3 | 0.6 | 0.9 | 1.2 | 1.8 | 2.4 | 3 | 3.6 | 4.8 | 6 | 9 | 12 |
混合均匀度 | 相对偏差＜4% 15min | |||||||||||
混合时间（min) | 5-20min | |||||||||||
粒度范围(目) | 20-1250 | |||||||||||
电机功率(kw) | 4 | 7.5 | 11 | 18.5 | 22 | 30 | 37 | 37 | 45-55 | 75-90 | 90-110 | 132-160 |
备注 | 可订制非标容积 | |||||||||||
